Qué son fiduciales y cómo diseñarlos

Qué son fiduciales y cómo diseñarlos

Fiduciales son unos símbolos o marcas que deben tener las tarjetas de circuitos impresos cuando van a ser sometidas a procesos automáticos de montaje de componentes (Pick & Place), de inspección de defectos de soldadura y ensamble (AOI), de test eléctrico etc. Las máquinas utilizadas en dichos procesos necesitan esas marcas como puntos de referencia para alinearse automáticamente con la tarjeta que se va a procesar y lograr posicionarse precisamente sobre las coordenadas y poder efectuar la labor requerida.

Librerías de fiduciales:

Para aquellos usuarios que no quieran profundizar en el tema hemos desarrollado librerías de fiduciales ajustados a la norma IPC-2221 y que  podrá descargar gratis de los siguientes enlaces de  acuerdo al programa usado para diseñar PCBs e incluirlos como un componente en el diseño del circuito y lograr de esta forma implementar sin costo procesos como el Test eléctrico de las tarjetas.
Los fiduciales incluidos en las librerías suministradas sirven además para los procesos de ensamble automatizado e inspección AOI de defectos de ensamble , ya que cumplen con la norma SMEMA 3.1 (Asociación de de fabricantes de maquinaria para Montaje superficial) y están aceptadas en la norma IPC 2221 (Estándares generales para el diseño de circuitos impresos).

Nota: Si su tarjeta no está diseñada en alguno de los programas anteriores consúltenos sobre la disponibilidad de la librería para su programa o la asesoría para su correcta creación.
En la librería descargada encontraremos dos footprints para nuestro PCB, necesarios  para obtener sin costo en Microensamble, el proceso de test eléctrico de nuestros circuitos:
  • FIDUCIAL_TEST_PCB_1C, para los fiduciales que facilitarán e proceso de test eléctrico en nuestra tarjeta de una capa.
  • FIDUCIAL_TEST_PCB_2C, para los fiduciales que facilitarán e proceso de test eléctrico en nuestra tarjeta de dos capas.
  • Nota: En el caso de circuitos de 2 capas solo es necesario colocar los cuatro fiduciales sobre la cara TOP de la librería adecuada ya que la librería contiene también los de la otra capa ubicados exactamente uno detrás del otro como se aprecia en la figura 1.

Formas estándar usadas como fiduciales:

Como se puede observar en la figura 1, hay varias formas de fiduciales aceptadas por los sistemas automáticos de alineamiento, siendo la forma circular la más fácil de implementar y de reconocer actualmente en procesos automatizados.



FIDUCIALES GLOBALES:

Son las marcas de registro ubicadas dentro de un circuito impreso y usualmente deberán estar distribuidas de la siguiente forma:
  • Un primer fiducial ubicado sobre la zona inferior izquierda de la tarjeta.
  • Un segundo fiducial ubicado en lo posible en línea verticalmente con respecto al anterior sobre la zona superior izquierda de la tarjeta.
  • Un tercer fiducial ubicado en la zona inferior derecha de la tarjeta e idealmente en línea horizontal con el primer fiducial.
  • Adicionalmente, si su circuito se va a beneficiar de procesos de Test eléctrico en la fabricación del circuito impreso es ideal colocar un cuarto fiducial ubicado diagonalmente al primero sobre la zona superior derecha de la tarjeta.
  • Cuatro fiduciales similares a los anteriores en el lado BOTTOM de la tarjeta.



Los fiduciales globales deberán ser incorporados a la tarjeta cumpliendo las siguientes características:
  • Deberán tener la forma de un pad circular entre 1 y 1.2 mm de diámetro.
  • No deberá estar cubierto por máscara antisoldante.
  • Su superficie deberá ser totalmente plana y altamente reflectiva con acabado final HASL, Estaño, Oro o Plata por Inmersión.
  • Deberá estar rodeado de un área circular mínimo de 2.4 mm (preferiblemente de 3.6 mm) de diámetro libre de cualquier objeto de cobre, como pistas, pads, etc.  así como de máscara antisolder y leyenda de componentes. Esto garantizará el mayor contraste posible para ser identificado por los sistemas de reconocimiento automático de fiduciales.
  • Deberán estar ubicados en todas las caras que contengan componentes que vayan a ser ensamblados automáticamente.
  • Si la tarjeta tiene componentes SMT en ambas caras, la ubicación de los fiduciales de una misma esquina debera ser idealmente, uno exactamente detrás del otro pero en diferente capa.
  • La distancia de los bordes de la tarjeta deberá ser por lo menos 4 mm desde el borde del fiducial como se ilustra en la figura 2.
Importante:  Idealmente, los fiduciales deberían ser colocados sobre la tarjeta al inicio del diseño para su correcta ubicación. Sin embargo si ya hemos finalizado ese proceso y/o las esquinas de la tarjeta contienen objetos que no queremos reubicar,  podremos incluir los fiduciales ubicándolos diagonalmente lo más cerca de las esquinas y separándolos entre si la mayor distancia posible como se ilustra en la siguiente figura.


FIDUCIALES LOCALES:

Cuando una tarjeta contenga elementos de montaje superficial de Fine Pitch que requieran un alto grado de precisión para su montaje, se deben colocar dos marcas de registro denominados Fiduciales locales,  ubicados diagonalmente y lo más cerca posible del footprint del componente así como lo ilustra la figura 4. Esto es requerido para que las máquinas Pick & Place coloquen precisamente componentes tales como QFNs, QFPs, BGAs, etc., utilizando para ello dichos registros en lugar de los fiduciales globales obteniendo así mayor precisión al momento de alinear el componente con sus respectivos pads. Si la tarjeta no tiene espacio disponible, se podra ubicar un solo fiducial local en el centro de componentes que no tengan un footprint tipo BGA o pads termicos como algunos encapsulados QFN. Ver Fig. 5

Instrucciones de montaje en las hojas de datos de un componente SMD

Instrucciones de montaje en las hojas de datos de un componente SMD


Las hojas de datos de los componentes electrónicos son manuales que describen además de las instrucciones para su uso correcto, las recomendaciones para el diseño de su Footprint y sus conexiones así como las restricciones y sugerencias técnicas para su proceso de ensamble que de no tener en cuenta, obtendremos como resultado un producto con problemas difíciles de diagnosticar en algunas ocasiones. Estas características se encuentran usualmente hacia el final del documento bajo las secciones que describimos a continuación.
Nota importante: Algunos fabricantes no incluyen en sus hojas de datos las instrucciones de montaje y soldadura de sus componentes, haciéndolo en documentos separados como el ilustrado aquí  AN3484 de Freescale, y que necesariamente deberemos buscar en su respectivo sitio Web para obtener la mayor cantidad de información posible y lograr así diseñar para un correcto proceso de montaje y soldadura.

Printed Circuit Board Layout and device Mounting.

La siguiente gráfica ilustra como es descrito en algunas hojas de datos el manejo que se le debe dar al componente para su montaje correcto en un circuito impreso:


Nótese las sugerencias que se deben considerar en la ubicación de componentes cercanos al dispositivo y el trazado de pistas vecinas o conectadas a su Footprint. Adicoinalmente describe sugerencias acerca del proceso de soldadura.

Land Patern Design/ Footprint Design

Esta sección descrita por la mayoría de hojas de datos tiene consideraciones de mucha importancia que se deben tener en cuenta para el diseño correcto del Footprint en el PCB, su máscara antisoldante así como las especificaciones técnicas que debe tener el esténcil para aplicación de soldadura en crema para dosificar adecuadamente la cantidad de soldadura y prevenir cortos o soldaduras intermitentes.



Soldering Considerations:

Algunos componentes requieren la aplicación de un perfil de temperatura especifico al momento de ser soldados. Un ejemplo de como se describe este requerimiento en una hoja de datos se ilustra a continuación:


Moisture Level Sesitivity (MSL)
La mayoría de componentes cuyos encapsulados son plásticos tienen un nivel de sensibilidad a la humedad el cual deberá ser estrictamente tenido en cuenta para su almacenamiento y al momento de extraerlos de su empaque original para el proceso de soldadura, previniendo así deterioro al interior del componente por la presión ejercida por la humedad durante el proceso. La siguiente figura muestra como es mostrado este requerimiento en una hoja de datos.


Conclusiones:

Los ingenieros documentan las hojas de datos de los componentes para ser consultados por todo aquel que quiera usarlo en un proyecto. Si además de elegir el componente por sus características de funcionamiento tenemos en cuenta las precauciones de diseño y ensamble aquí enunciadas entonces seguramente obtendremos un producto exitoso y confiable a largo tiempo. Si alguna de las secciones aqui descritas no se encuentran en la hoja de datos del componente, debemos consultar en la sitio Web del fabricante quien seguramente tendrá dicha información en documentos aplicables a un procedimiento paara toda una familia de componentes.

Dónde no ubicar vía hole en un circuito impreso

Dónde no ubicar vía hole en un circuito impreso

El presente documento pretende ilustrar al diseñador de circuitos impresos cómo prevenir defectos de soldadura y cortos producidos por una ubicación errónea de las vías en un PCB

Vías destapadas dentro de un pad de montaje superficial o en contacto directo con él.

De acuerdo a la norma IPC-7351 sec. 3.4.6.4 no es permitido colocar vías dentro de los pads de componentes SMD a menos que se llenen de material conductivo o epoxi que prevenga la migración de la soldadura a través de la perforación al momento de soldar.
Durante el proceso de soldadura, la crema de soldar aplicada al pad del componente que contiene la vía se escurrirá por efecto de capilaridad a través de ella ocasionando una unión pobre o ausente y un posible corto con otros pads en el otro lado de la tarjeta.


Se puede compensar aplicando más soldadura al pad?

De ninguna manera. No importa que cantidad de soldadura se le aplique tratando de compensar el hecho de tener un pad diseñado con estas características, siempre habrá una cantidad que se migre a través de las paredes metalizadas de la vía hacia el otro lado de la tarjeta pudiendo ocasionar cortos con los pads vecinos.
Si las vías que se encuentran dentro de un pad están conectadas a un plano de cobre, cualquier intento de extraer el componente para su reemplazo se convierte en una pesadilla. El calor aplicado al respectivo terminal del componente se disipará en la superficie del plano de cobre conectada a el, obligándonos a aumentar el calor aplicado y poniendo en grave riesgo la integridad de la tarjeta.

Que alternativas son recomendables para conectar una vía a un pad SMD?

Toda pista que deba ir conectada desde una vía a un pad de un componente SMD deberá estar cubierta por máscara antisoldante y separada de la vía por lo menos 0.2 mm para evitar que la soldadura se esparza a través de ella hacia la vía como se puede apreciar en la siguiente figura:

Vías destapadas ubicadas bajo un componente SMD discreto (dos pines)

Este tipo de vía presenta un alto riesgo de absorber el exceso de soldadura de los pads del componente produciendo su eventual migración hacia el otro lado de la tarjeta u ocasionando cortos bajo el componente que serán muy difíciles de detectar visualmente.

La solución sugerida es colocar la vía  por fuera del cuerpo del componente manteniendo la distancia adecuada para que no sea  afectada durante el proceso de soldadura.

Que solución hay para tapar las vías que necesariamente deban ir ubicadas dentro de pads?

Si por alguna razón se debe colocar vías dentro de un pad asegúrese primero que el fabricante de circuitos impresos puede implementar alguno de los siguientes procesos de rellenado de vías (Pluged Vias) que aunque incrementan el costo de nuestra tarjeta presentan una solución si debemos usarlas necesariamente:
  • Rellenado con máscara antisoldante. Este procedimiento exige un proceso adicional de fabricación que aplica máscara antisoldante  solo a las vias que lo requieran y que se debe curar témicamente o por UV antes de aplicar la mascara antisolder a toda la tarjeta.
  • Rellenado con material conductivo.  Exige un proceso posterior que garantice una superficie totalmente plana del pad requerida por el componente SMD que vamos a soldar.

Conclusiones:

Conociendo el problema siempre será mejor prevenir su uso innecesario.  Saber como puede afectar el proceso de soldadura debido a la ubicación de nuestras vías en la tarjeta nos trae muchos beneficios. A menos que nuestro diseño lo requiera no deberemos colocarlas dentro los pads de componentes SMD. Si son necesarias porque nuestra tarjeta es de alta densidad (HDI), deberemos consultar con el fabricante el servicio especial de tapado o rellenado de las vías.
Es muy mala idea tomar el riesgo de tener que desmontar un componente que no tiene pines como los QFN, BGA, etc. porque la soldadura de uno de sus pads se escurrió por una vía y no produjo la unión entre el pad y el terminal del componente. Desmontar por ejemplo un dispositivo tipo BGA y reconstruir de nuevo sus esferas de soldadura (Reballing) es un proceso costoso que tendrá de nuevo el mismo riesgo de no trabajar porque la soldadura se va a escurrir mas cada vez que se caliente durante su proceso de soldado.

defecto de bga cabeza en almohada

DEFECTO DE BGA CABEZA EN ALMOHADA


DEFECTO HEAD IN PILLOW

DESCRIPCIÓN Head In Pillow (HiP) ocurre cuando la esfera de soldadura no coalesce con el depósito de pasta de la parte inferior. Este defecto luce como una “cabeza-en-almohada” (head in pillow).

SOLUCIONES

1) Minimizar o remover el óxido de la esfera de soldadura corregirá este problema. El óxido actúa como una barrera entre la esfera de soldadura y la pasta de soldadura.
Para solucionar el problema de Head in Pillow las concentraciones mayores de activadores y el uso de diferentes activadores en la soldadura en pasta son una manera de combatir este problema. Los niveles más altos de actividad en la soldadura en pasta permiten que el flux sea limpiado completamente y se puedan remover los óxidos de la esfera de soldadura. La WS889A8 es una versión de actividad más alta que nuestra soldadura en pasta WS889, la NL932 y la NL930PTX son versiones de actividad más alta que las soldaduras en pasta NL932 y NL930PT.
El uso de nitrógeno durante el reflujo minimizará la cantidad de óxido que puede formarse en la esfera de soldadura durante el reflujo.
2) La modificación del diseño del stencil para aumentar el volumen de soldadura en pasta da como resultado más flux para combatir el óxido en la esfera de soldadura.
Incrementar el tamaño de la apertura es una forma bastante sencilla de aumentar el volumen de soldadura en pasta y la cantidad de flux presente. Debemos ser conscientes de problemas potenciales de formación de puente de soldadura en componentes de grano fino.
3) Modificación del perfil de reflujo puede ayudar con la coalescencia de la esfera de soldadura y de la pasta en soldadura.
La reducción del tiempo de impregnación térmica reducirá la cantidad de óxido que puede formarse en la esfera de soldadura antes de volverse líquida.
Aumentar el tiempo sobre líquidos proporcionará mayor tiempo para completar la coalescencia de la soldadura
4) Reemplazar la soldadura en pasta con flux pegajoso para asegurar que el nivel de actividad sea suficientemente alto como para proveer buena soldadura a la placa y al componente.
El flux pegajoso o gel es un flux 100% flux, mientras que la soldadura en pasta normalmente contiene 10% de flux. Por ello, el flux pegajoso tiene 10 veces más actividad que la soldadura en pasta. El tamaño de las esferas de soldadura usadas podría aumentarse para garantizar que el volumen de la union de soldadura sea adecuado.

Pobre mojado de la soldadura durante el reflujo

Pobre mojado de la soldadura durante el reflujo

Un mojado pobre de la soldadura es un problema común. Si usted ha estado en la industria del ensamblaje durante algún tiempo, es muy probable que esto le haya sucedido antes: la soldadura parece haber fluido sólo una parte del camino hacia las pads o hacia las terminales de los componentes. También puede verse granulada u opaca.
Nosotros también hemos pasado por eso. Es por eso que nuestro equipo ha investigado y probado maneras para solucionar el problema, y nuestras fórmulas de soldadura en pasta están diseñadas para maximizar el mojado.

¿Qué causa un mal mojado, y por qué es un problema?

Un pobre mojado de la soldadura puede ser causado por una variedad de problemas, incluyendo:

OXIDACIÓN EN LA SUPERFICIE QUE SE ESTA SOLDANDO.

UN VOLUMEN BAJO DE SOLDADURA EN PASTA.

TEMPERATURAS IRREGULARES DE SOLDADURA.

Lo ideal es que la soldadura en pasta alcance un mojado del 100%, sin espacios o áreas perdidas.
Todas estas placas de circuito se han impreso con el mismo patrón de mojado, mostrando cómo se ven los diferentes niveles de mojado en superficies ENIG y OSP (vea las imágenes a continuación)
Los altos valores de mojado significan que hay una buena dispersión de la soldadura en pasta durante el reflujo, lo cual es necesario para las uniones de soldadura bien hechas.























Cómo prevenir un pobre mojado durante el reflujo

Hay algunos pasos definitivos que usted puede tomar para mejorar el mojado. No todos los pasos son siempre posibles, así que seleccione la estrategia que mejor se adapte para su diseño.

1) Utilice una soldadura en pasta de mayor actividad

Por lo general estas pastas brindan un mejor mojado, especialmente para soldar acabados superficiales complicados o superficies oxidadas. (Los acabados superficiales difíciles de mojar incluyen los de inmersión de plata, inmersión en estaño y OSP, la dificultad aumenta después del primer reflujo).
Elegir una soldadura en pasta diferente puede afectar de manera dramática el rendimiento del mojado, así como se detalla en este documento sobre cómo el acabado superficial afecta al rendimiento de la soldadura en pasta. Es por eso que nosotros ofrecemos una variedad de soldaduras en pasta para satisfacer las necesidades específicas de los fabricantes, todas con una buena actividad para fomentar un máximo mojado.

2) Minimice los óxidos en las superficies que se van a soldar.

Si puede elegir trabajar con un material con una superficie menos oxidada… hágalo!
Sin embargo, sabemos que eso no siempre es posible. Además de una pasta con una mayor actividad, también puede otrar por usar nitrógeno durante el reflujo. Esto ayuda a minimizar los óxidos que se forman durante el ciclo de reflujo.

3) Utilice más soldadura en pasta… o terminales más largas.

Una manera para solucionar el problema de un pobre mojado es cambiar el stencil para que use un mayor volúmen de soldadura en pasta. Si no puede usar más soldadura en pasta, otra opción es la de usar componentes con terminales más largas. Esto ayuda a compensar por el volúmen bajo de pasta y ayuda a completar la unión de soldadura.

4) Ajuste el perfil de reflujo.

Aumentar el tiempo de remojo ayudará a igualar las temperaturas de su soldadura y eliminar los puntos problemáticos, permitiendo un buen mojado tanto de las pads y las terminales del componente. Aumentar el tiempo sobre el liquidus, ayudará a permitir el flujo completo de la soldadura líquida antes de que empiece a solidificarse.

formacion de puentes de soldadura durante el reflujo


Formación de Puentes de Soldadura Durante el Reflujo


A medida que los electrónicos (y las placas de circuito impreso) se vuelven más pequeños con cada año, los fabricantes de SMT se enfrentan con nuevos grandes desafíos. Una cosa es segura: la tendencia por los electrónicos más pequeños y compactos no va a desaparecer.
Los fabricantes inteligentes estan abordando estos problemas ahora para mantener el paso con estos cambios y prepararse para el futuro. Uno de los mayores obstáculos que cualquiera en nuestra industria debe abordar es el bridging en la soldadura.

¿Qué son los cortos en la soldadura y por qué son un problema?

El puente en la soldadura es un problema común de SMT. Este ocurre cuando la soldadura fluye entre los conectores y provoca un “puente” o corto. No siempre es inmediatamente obvio cuando ocurre el corto en la soldadura… pero puede causar estragos en el componente o dispositivo.
El puente puede ocurrir en múltiples partes del proceso de fabricación. Algunas veces, ocurre en la impresión de soldadura en pasta, cuando la soldadura en pasta es exprimida entre el PCB y el stencil y se deposita una pasta extra.
También puede ser causado por problemas de fabricación del PCB, la presión con la que se coloca un componente, la configuración del horno de reflujo y más.
Ya sea que el corto sea causado por problemas con el diseño de placa de circuito, demasiada pasta u otros problemas,es definitivamente un dolor de cabeza para los fabricantes.

Cómo reducir los cortos en la soldadura

Como los cortos en la soldadura son causados por una infinidad de problemas, no existe una manera infalible para eliminarlos. ¡Pero definitivamente se pueden detener! Hemos estudiado maneras para reducir los cortos, y nos complace compartir algunas de nuestras mejores estrategias con usted.

1) Cambie el diseño de la placa de circuito

Esto no siempre es posible, los fabricantes por contrato no siempre tienen decisión sobre la optimización del diseño de la placa de circuito. Pero cuando es posible, es una de las maneras más efectivas para reducir los cortos, especialmente al ajustar la anchura de la apertura y el area ratio.
Además, se pueden agregar diques de máscara de soldadura entre las pads fine pitch para prevenir los cortos en la soldadura. Las pads SMD también pueden prevenir los cortos, en especial en áreas con un paso limitado como BGAs y LGAs.

2) Modifique el perfil de reflujo

Aumentar el tiempo sobre el liquidus permitirá más tiempo para que la soldadura en pasta fluya a donde se supone que debe estar. Una vez que las pads y las terminales alcanzan la misma temperatura, la soldadura las mojará a ambas, causando que esta fluya a la ubicación deseada.
La soldadura líquida tiende a fluir primera a la superficie más caliente. Las terminales de los componentes pueden ser más calientes que la pad debido a su menor masa térmica y al mayor flujo de aire alrededor de la terminal. Aumentar el tiempo de remojo igualará las temperaturas en todo el ensamblaje y reducirá la tendencia de la soldadura a fluir hacia las superficies más calientes.

3) Reduzca la posibilidad de la impresión de soldadura en pasta fuera de contacto

Trate de modificar el diseño del stencil para reducir la cantidad de soldadura en pasta en áreas problemáticas. También puede cambiar el diseño de la placa de circuito para eliminar las causas de la impresión fuera de contacto. La tinta de marcaje junto a las pads SMD puede provocar una impresión fuera de contacto de algunas milésimas, lo que resulta en un volúmen de soldadura en pasta mucho mayor.

4) Reduzca el volúmen de soldadura en pasta o el tamaño del componente

Una modificación en el stencil para reducir el volúmen o la ubicación de la soldadura en pasta en la pad, puede reducir de manera dramática los cortos. Después de todo, los cortos en la soldadura es un problema que ocurre cuando la soldadura llega a un lugar donde no debería de estar.
Usar un componente con un incremento en las terminales también reducirá el potencial de la soldadura para fluir hacia arriba y entre las terminales. Aumentar el tamaño de las terminales del componente ayudará a soportar más volúmen de soldadura para evitar que se derrame entre las pads. Una causa común de los cortos en la soldadura se presenta cuando una pad es diseñada para un cable de patas largas, pero se usa un componente alternativo con terminales más cortas. La soldadura debe mojar relativamente más área sobre la pad, dejando menos volúmen para que fluja por la terminal. Las diferencias térmicas son especialmente desafiantes con las puntas de alas de gaviota. La soldadura puede acumularse y causar cortos durante el reflujo. Intente modificar el stencil para reducir el volúmen de soldadura impreso sobre la pad de tierra.


miércoles, 29 de enero de 2020

como diseñar pcbs para la soldadura de ola selectiva


¿Cómo diseñar PCBs para la soldadura de ola  selectiva?

En ensambles mixtos que tienen componentes SMD en ambas caras y convencionales en al menos una cara, se utiliza industrialmente el proceso de soldadura por ola selectiva eliminando así el factor de error de los procesos manuales de soldadura.
Esta tecnología  esta orientada principalmente a proteger los componentes SMD del choque térmico producido por la inmersión total de sus encapsulados en los procedimientos de soldadura por ola convencional. El proceso se implementa en las tarjetas que han terminado su proceso de soldadura en horno de los componentes SMD y que tienen ya insertados los componentes convencionales (THT). La tarjeta o panel es tomada por una maquina CNC que después de aplicar flux va sumergiendo punto a punto cada Pad y/o terminal a soldar, sobre una boquilla que produce una ola miniatura de soldadura fundida produciendo uniones controladas en tiempo y temperatura y por lo tanto repetibles con la confiabilidad requerida. La siguiente animación ilustra el proceso:



Pasos del proceso:

  • Etapa de fluxado: El sistema posiciona precisamente la tarjeta sobre una boquilla para que le sea aplicado Flux solamente en los puntos que requieren ser soldados.
  • Etapa de precalentamiento:
    L
    a tarjeta es expuesta a una etapa de precalentamiento entre 110°C y 150°C para permitir la activación del Flux y desoxidación de las superficies a soldar. La temperatura además disminuye la tensión superficial entre el pad y la soldadura, logrando así una mejor adherencia de la soldadura.
  • Etapa de soldadura:El sistema posiciona cada punto que vaya a ser soldado sobre la boquilla que produce la ola miniatura y lo sumerge por un tiempo hasta lograr que la soldadura suba por efecto de capilaridad a través de las paredes metalizadas de la perforación que contiene el terminal que se esta soldando.
Debido a que un solo terminal de los componentes es sumergido en soldadura al tiempo,  este procedimiento esta orientado para soldar automáticamente componentes SMD que no pueden ser soldados por otros procedimientos que calienten todo su encapsulado debido su sensibilidad a la temperatura y componentes THT (convencionales) ubicados entre componentes SMD  que requieren un proceso de soldadura repetible y trazable en términos de confiabilidad.
En el siguiente video se podrá observar el procedimiento industrial implementado para una tarjeta de alta densidad de componentes SMD:

Precauciones de diseño:

  • Distancia entre pads:Se debe mantener una separación de 3 mm alrededor de un Pad THT de los pads de componentes SMD vecinos para evitar que la ola miniatura haga contacto con ellos y derrita su soldadura o desprenda el componente. La siguiente figura ilustra la sugerencia descrita:


Orientación de componentes:Los componentes pasivos de dos terminales deberán tener en lo posible solo uno de ellos ubicados al frente de un pad que se va a soldar por este método. Si necesariamente el componente debe tener sus dos pads en esa posición, se deberá mantener una distancia de 4 mm desde el borde de sus pads hasta el borde del pad convencional como lo ilustra la siguiente gráfica:

De no poder implementar estas distancias, Tenemos dos alternativas: La primera es soldar el componente manualmente si las exigencias del producto lo permiten y la segunda es considerar un paso adicional de fabricación para fijar previamente con adhesivo los componentes ubicados muy cerca a los puntos a soldar y que puedan ser afectados por el proceso.
  • Diámetro de las perforaciones:Para lograr que la soldadura suba por efecto de capilaridad a través de la vía debemos diseñar una perforación entre 0.2 mm y 0.4 mm mas grande que el diámetro elegido para las perforaciones de los pads convencionales que se van a soldar por este método.
En el siguiente enlace se documentan la precauciones que se deben tener en cuenta para determinar el diámetro correcto a elegir para las perforaciones de componentes convencionales:
  • Altura de componentes: Si la altura de un componente vecino de un Pad convencional que se va a soldar por este método es mayor a 10 mm, deberemos considerar mantener una separación del borde del Pad a soldar igual o mayor a la altura del componente vecino para evitar que el cuerpo de la boquilla lo toque durante el proceso quemando su encapsulado.

precauciones con la mezcla de soldaduras con plomo y sin plomo


Precauciones con la mezcla de soldaduras con plomo y sin plomo


Debemos o podemos mezclar soldaduras libres de plomo con las que no lo son? Esta pregunta de mucha actualidad, tiene respuestas a favor y en contra, basadas en las experiencias de fabricantes de soldadura y ensambladores de productos electrónicos. La mezcla de soldaduras que contengan o no Plomo puede en la mayoría de los casos, ocasionar soldaduras poco robustas y confiables a largo tiempo.
Este artículo pretende documentar al lector sobre las bases teóricas de los procesos y propiedades de las soldaduras utilizadas para soldar componentes electrónicos, y soportar las conclusiones finales que nos permitan tener claridad al respecto de su elección y uso. La entrada en vigencia de la normativa RoHS ha puesto en evidencia problemas que se generan en los procesos de soldadura al suprimir el Plomo como metal componente de la soldadura.

Soldaduras para uso en electrónica.

Soldadura de Estaño-Plomo: Es la soldadura tradicional que ha sido usada por la mayoría de nosotros en los procesos de ensamble de circuitos electrónicos y que conserva en la actualidad un mercado importante en el sector. Las aleaciones más comerciales son la Sn60Pb40 y la Sn63Pb37, siendo esta última la más comercial por su bajo punto de fusión y acabado brillante en las soldaduras de circuitos impresos. Tiene un contenido del 63% de Estaño y 37% de Plomo y viene en presentación de rollos para componentes convencionales y en crema para componentes SMD.
Actualmente, algunos fabricantes estipulan su toxicidad en el empaque debido al contenido de Plomo.

Ventajas:
  • Bajo costo comparado con otras aleaciones.
  • Requiere una relativa baja temperatura. Usualmente en el rango de 183 ºC a 225 ºC.
  • Apariencia brillante y fácilmente inspeccionable.
  • Se extiende fácilmente sobre las superficies a soldar, pudiéndose utilizar esta característica como indicador del proceso de humedecido.
  • El cambio de estado Humedecido-Fusión es fácilmente apreciable a simple vista.
  • Su amplia ventana de trabajo permite controlar fácilmente los parámetros del proceso de soldadura.
  • Si se cumplen las condiciones del proceso de soldadura, las uniones resultantes tienen la fortaleza necesaria para garantizar la confiabilidad a largo tiempo del producto final.
  • Su uso en componentes SMD permite su centrado automático una vez floten sobre la soldadura fundida, debido a sus altas características de humedecido y tensión superficial.
  • Fácil proceso de retrabajo.
Desventajas:
  • Está orientada a desaparecer de circulación debido a la toxicidad por su contenido de Plomo y a la entrada en vigencia desde Julio de 2006, de la normativa RoHS que prohíbe el uso de Plomo en ensambles electrónicos.

Soldaduras libres de plomo: Existe una gran variedad de soldaduras que no contienen plomo como las aleaciones SnAg3.5 y Sn96.5Ag3Cu0.5 (SAC 305) entre otras, con temperaturas de fusión entre 217ºC y 227ºC siendo la SAC 305 la más usada en la actualidad en los procesos manuales e industriales de soldadura de componentes electrónicos. Usualmente utilizan el color verde en sus empaques y traen impreso distintivos alusivos a su amigabilidad con el ambiente.


Ventajas:
  • Amigable con el ambiente.
  • Aceptabilidad de los productos ensamblados en todos los mercados.
  • Produce soldaduras robustas si se controlan estrictamente sus parámetros de operación.

Desventajas:
  • Mayor costo debido al uso de Bismuto, Plata, Cobre y el reemplazo del plomo por Estaño, metales que son más costosos que el plomo.
  • Requiere una temperatura mucho más alta en el proceso de soldadura. Usualmente en el rango de 217 ºC a 260 ºC.
  • Apariencia opaca y más difícil de inspeccionar.
  • Pobre humedecimiento.
  • Ventana estrecha de trabajo, lo que requiere un control más preciso del proceso de soldadura.
  • El centrado automático de los componentes SMD es pobre o no ocurre después de flotar cuando la soldadura alcanza su punto de fusión.
  • El proceso de retrabajo es mucho más difícil y requiere herramientas compatibles.

Marco teórico:

Punto de fusión: El contenido de Estaño determina el punto de fusión de la soldadura. A mayor cantidad, menor temperatura de fusión requerirá la aleación resultante.
Tensión superficial: Este término lo podemos interpretar como la facilidad que tiene una sustancia para pegarse a otra cuando están en contacto. El metal fundido es un objeto difícil de manejar y su comportamiento se puede asimilar al del agua ya que si no encuentra a que “pegarse” se vuelve una bola debido a la tensión superficial que tiene en ese momento. Generalmente, cuando se cumplen las condiciones de un proceso de soldadura, la aleación pura se adhiere fácilmente a otra pero no a sus óxidos o si presenta contaminantes grasos.
Flux: Para evitar el rechazo a la adherencia, se deben limpiar las superficies antes de soldarlas. Esta es la función primaria del componente llamado Flux o fundente y que viene incorporado en el centro de un alambre de soldar o mezclado en una soldadura en crema para componentes SMD.  Está compuesto básicamente por una sustancia desoxidante y un componente líquido que permite que la mezcla “humedezca” las superficies una vez el flux alcance su temperatura de fundición, siendo su valor mucho menor que la temperatura de fusión de la soldadura.
Algunos tipos de flux contienen aditivos cuya función es disminuir la tensión superficial entre la soldadura fundida y las superficies a soldar.

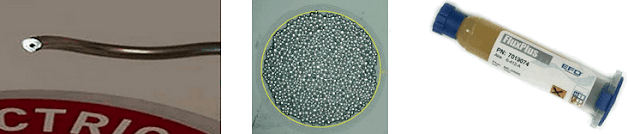

En la siguiente gráfica observamos el alambre de soldadura tradicional que contiene en su centro el fundente y en la gráfica central vemos un punto de soldadura en pasta aplicado, cuyas esferas están en contacto debido a la presencia del  flux en su mezcla.


Activación del Flux: Al momento de fundirse el flux, se produce la evaporación de sus componentes líquidos, lo que corresponde al humo que vemos durante el proceso, y deja únicamente el componente activo en contacto con las superficies a soldar. Su función desoxidante está ahora activada y continúa hasta que la soldadura alcance su punto de fusión, para lograr la adherencia de las partes a soldar.
Humedecimiento: Es la propiedad que tienen las sustancias en estado liquido como el flux y la soldadura fundida para fluir o regarse sobre las superficies a soldar.
Intermetálicos: Son las capas compuestas por la disolución en la soldadura fundida de los metales que componen los revestimientos de las superficies a soldar. Son estrictamente necesarios para obtener una soldadura robusta y desafortunadamente representan la parte mas frágil de la unión si no se forman adecuadamente. Algunas formaciones intermetálicas son mas fuertes que otras y deberíamos tenerlas en cuenta al momento de elegir una aleación para soldar.
Si la capa formada es muy delgada, puede ser un problema pero si es muy densa, es un determinante de defectos en la unión ya que la soldadura podría no adherir a sus propias capas intermetálicas y/o producir poros por los vacíos creados durante su proceso de formación.

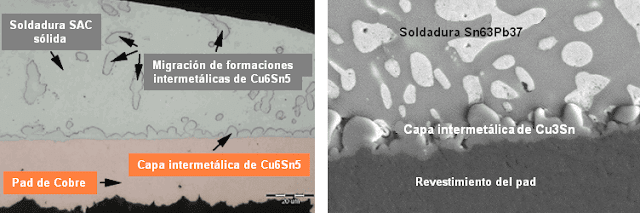

La siguiente figura nos ilustra como está conformada la estructura de una soldadura SAC y otra de aleacion Sn63Pb37 con sus respectivos intermetálicos.

Los intermetálicos son normalmente formaciones cristalinas y químicamente estables una vez se han formado. Es la razón por la que una soldadura nunca se fracturará por su capa intermetálica, sino en sus uniones con las demás estructuras de la soldadura.
Importante: La formación de intermetálicos no está limitada al proceso de soldadura. La temperatura a que esté expuesto un producto durante su vida útil actúa como catalizador para la formación de intermetálicos al interior de una unión de soldadura. Los átomos de un metal pueden esparcirse aún en su estado sólido y aumentar la densidad de la capa intermetálica existente, con las consecuencias mencionadas.
Por lo anterior, los estudios de envejecimiento de una soldadura, usualmente están orientados a medir cuanta capa intermetálica cambiará de densidad y su efecto sobre la fortaleza mecánica de la unión de soldadura.
Procesos automatizados de soldadura: El control automático de los procesos de soldadura industrial de tarjetas electrónicas está basado en el uso de soldaduras y acabados compatibles de los circuitos impresos. Esto quiere decir que los fabricantes de soldadura y de equipos de control de sus procesos garantizan sus propiedades finales y funcionamiento, si la mezcla de aleaciones que intervienen en el proceso de soldadura es compatible. Por ejemplo, si tenemos tarjetas con acabados y componentes libres de Plomo, idealmente deberemos usar soldadura libre de Plomo para obtener soldaduras confiables a largo tiempo.
Por lo tanto, es fácil deducir que si no se cumplen esas condiciones, los resultados del proceso no se podrán garantizar y sus resultados finales deberán ser validados por el método de ensayo y error.
Compatibilidad de acabados de circuitos impresos, soldaduras y componentes: Desde mediados de 2006 cuando entró en vigencia la restricción RoHS sobre el uso de sustancias peligrosas en los productos, los fabricantes de insumos para los acabados de los circuitos impresos, de nuevos componentes electrónicos y de soldadura, fueron implementando su producción libre de Plomo. Sin embargo, considerando que por diversas razones para algunas categorías de componentes electrónicos, la migración total a su fabricación libre de Plomo se encuentra todavía en proceso de transición, se han definido los siguientes categorías para la compatibilidad de los componentes con los procesos de soldadura en términos metalúrgicos, procesos de soldadura y confiabilidad:
  • Forward Compatibility:  Esta calificación se refiere a los componentes tradicionales que han sido fabricados con revestimientos y/o el uso de soldaduras que contengan Plomo y su compatibilidad  para ser ensamblados en circuitos impresos cuyos acabados  y/o soldaduras sean libres de Plomo .
  • Backward Compatibility: Esta calificación se refiere a los componentes actuales que han sido fabricados con revestimientos y/o soldaduras libres de Plomo y su compatibilidad para ser ensamblados en circuitos impresos cuyos acabados  y/o soldaduras contengan Plomo .

Problemas al mezclar soldaduras no compatibles:

Asumiendo que el encapsulado de los componentes soporta los requerimientos de temperatura de la soldadura libre de plomo sin afectarlo, debemos tener en cuenta ciertas consideraciones al momento de mezclar características no compatibles de los elementos que intervienen en el proceso de soldadura.

  • Escenario I: En el caso de los componentes BGA, si aplicamos soldadura libre de plomo a los pads en el circuito impreso y las esferas del componente contienen Plomo se fundirán primero envolviendo la soldadura en pasta que todavía no se ha alcanzado su punto de fusión. Por lo tanto, el proceso de activación del flux de la soldadura libre de plomo ocurrirá directamente bajo la soldadura fundida insertándole burbujas producto de la evaporación del componente líquido de su flux, formando poros de un tamaño suficiente para debilitar la nueva unión de soldadura.
  • Escenario II: En el caso contrario, donde las esferas del componente son libres de Plomo y aplicamos a los pads soldadura en pasta que contenga Plomo, esta se fundirá en primer lugar envolviendo la esfera del componente que todavía no ha alcanzado su temperatura de fusión ocasionando una soldadura fría si elegimos el perfil adecuado para la soldadura que contiene plomo.
    Este problema puede solucionarse si se ajusta el perfil del proceso a un valor que permita fundir las dos aleaciones y obtener una mezcla homogénea. Sin embargo, esto requiere casi siempre el uso de una temperatura pico del proceso, mayor a la recomendada por el fabricante de la soldadura que indudablemente causará más burbujas que podrán a corto plazo, causar el defecto mencionado durante la vida útil de la tarjeta.
Estudio de las fallas en la microestructura de una soldadura BGA
La industria electrónica ha desarrollado estudios que le permitan elegir los materiales libres de Plomo y ajustar los procesos de fabricación y soldadura de componentes, para acelerar el proceso de erradicación total del Plomo de los ensambles electrónicos.

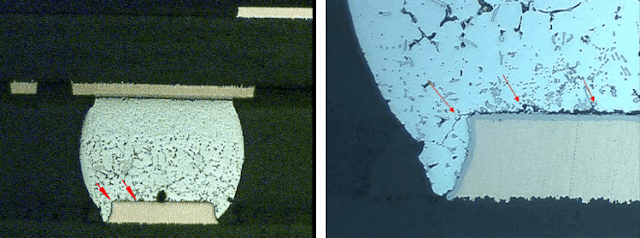

Las siguientes gráficas ilustran las fallas presentadas en las soldaduras de un componente, presentadas en una tarjeta ensamblada con las siguientes características:
  • Tipo de componente: BGA con esferas de soldadura 5Ag3Cu0.5 (SAC 305).
  • Soldadura en pasta: Soldadura corriente Sn63PB37
  • Acabado de los pads del circuito impreso:  Revestimiento por inmersión NiAu.
  • Acabado de los pads del componente: SnNi
  • Perfil de soldadura usado en el proceso: Para contenido de Plomo (SnPb)
  • Test efectuado: Ciclos de choque térmico de -55C a +125C.
  • Objetivo de la prueba: Evaluar la integridad de la soldadura a largo tiempo.

Las siguientes ilustraciones corresponden a las imágenes tomadas con un microscopio electrónico de las diferentes zonas de la gráfica anterior:


En la gráfica anterior observamos la zona 1 donde claramente se define la región de metalizado del pad del BGA y la capa intermetálica resultante de la disolución de Níquel en el Estaño. En la zona 2 se observan la migración de intermetálicos NiSn de mayor tamaño en el estaño.


En la zona 3 observamos las siguientes regiones:
  • Región A: Se observa la formación de delgadas plaquetas de intermetálicos Sn/Ag.
  • Región B: Formaciones interdentríticas de Plomo en lugar de la matriz de Estaño presente en las zonas anteriores.
  • Región C: Presencia de intermetálicos de SnAg de gran tamaño.
  • Región D: Presencia de plaquetas intermetálicas de SnAg.
  • Región E: Región interdentrítica de Plomo.
La zona 4 es la que estuvo en contacto directo con la soldadura SnPb, y se observa nuevamente una matriz de Estaño con escasas formaciones dentríticas, además de la presencia de intermetálicos de NiAg debido al acabado de los pads de la tarjeta y regiones de Plomo. También es evidente la zona de fractura en la interfaz de la soldadura con el PCB.
Estudios similares han demostrado que se puede obtener una soldadura resistente, si se ajusta el tiempo del perfil de temperatura empleado hasta lograr una mezcla homogénea de las aleaciones de soldadura. El problema es que dichos procedimientos no están documentados ni han sido tomados en cuenta en los procesos automáticos de soldadura, para este tipo de mezclas ya que han sido diseñados únicamente para la selección de un solo tipo de soldadura y por lo tanto ajustados a las características garantizadas por su fabricante. Los resultados obtenidos usando mezcla de soldaduras no compatibles deberán ser confirmados por complejos métodos de análisis como la microsección o el uso de microscopio electrónico etc.., que permitan garantizar al consumidor, la confiabilidad a largo tiempo requerida por el producto final.
Conclusiones:
Si necesariamente debemos usar algún componente que contenga plomo, deberemos soldarlo idealmente en un proceso aparte usando soldadura con plomo o avisar al fabricante para que no se ensamble al mismo tiempo que los demás componentes libres de plomo y se implemente su proceso de soldadura utilizando la soldadura compatible.
Si nuestro producto requiere ser ensamblado con una alta confiabilidad y robustez a largo plazo en sus soldaduras durante su vida útil o si debe cumplir con normativa RoHS, entonces no es aconsejable utilizar soldadura que contenga plomo, ni circuitos impresos que tengan acabados HASL con aleación Estaño-Plomo (SnPb) sobre sus pads.
Recomendaciones:
  • Independientemente de los requerimientos de nuestra tarjeta al respecto, los circuitos BGA deberán ser soldados con la misma clase de soldadura con que vienen fabricadas sus esferas.
  • Para componentes discretos, somos libres de elegir durante el tiempo que demore la migración total de la industria y los consumidores, a productos libres de Plomo. El criterio particular que tengamos acerca de la toxicidad y la amigabilidad con el ambiente nos debería orientar para elegir la soldadura y los circuitos impresos correctos.
